CE-600-AGVC數據網關機/四可裝置

CE-600-AGVC數據網關機應用于數據未上送調度主站，并需要支持AGC、AVC功能的新能源電站。根據電站內的設備情況，一般分為兩種方案：

一：電站內不具備遠動機或數據采集器，CE-600-AGVC直接采集發電設備（逆變器等）、測控裝置等設備的數據，上送數據到調度主站，并支持AGC、AVC調節功能；

二：電站內具備遠動機或數據采集器，已經采集了發電設備、測控等裝置的數據。CE-600-AGVC從遠動機或數據采集器中獲取數據，上送數據到調度主站，并支持AGC、AVC調節功能。

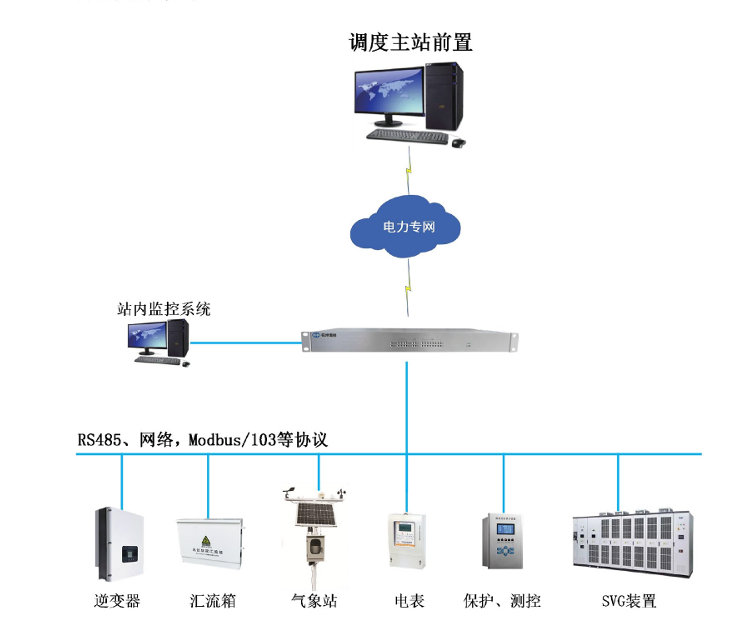

通訊示意圖如下：

序號	名稱		參數
1	電源	數量	雙電源，帶失電告警
		工作電壓	AC/DC 110/220V
		功耗	< 15W
2	主板配置	CPU	4核ARM A7 4×1.5GHz
		內存	1GB
		存儲	8GB eMMC
		網口	4路：2×RJ45 10/100Mbps自適應
		串口	6×485+2×RS232/485自適應
		控制臺	1×RJ45（RS232）
		開關量、開出量	2×DI+2×DO：DI內置24VDC電源，只允許接入無源節點；DO默認觸點容量30VDC 5A，250VAC 5A
3	機械特性	安裝方式	19"機架式安裝
3	機械特性	尺寸	440mm×300mm×44.5mm
4	工作環境	工作溫度	-40～+70℃
4	工作環境	工作濕度	5%～95% 無冷凝
5	電磁兼容	高頻干擾	4級，2.5 kV(p)
		靜電放電抗擾度	4級，接觸放電±8KV，空氣放電±15KV
		射頻電磁場輻射抗擾度	3級，10V/M
		電快速瞬變脈沖群抗擾度	4級，電源±4KV，信號±2KV
		浪涌（沖擊）抗擾度	4級，電源±4KV
		射頻場感應的傳導騷擾抗擾度	3級，140dbuv
		工頻磁場抗擾度	4級，100A/m
		脈沖磁場抗擾度	5級，1000A/m
		阻尼振蕩磁場抗擾度	5級，100A/m
		電壓暫降、短時中斷和電壓變化的抗擾度	電壓中斷 Ui 100% 0.1S
6	介質強度	電源口對地	1500V
		通信口對地	500V
		通信口對電源口	1500V
7	沖擊電壓	電源口對地	5kV
7	沖擊電壓	通信口對地	1kV
8	絕緣電阻	電源口對地	>5M
		通信口對地	>5M
		通信口對電源口	>5M
